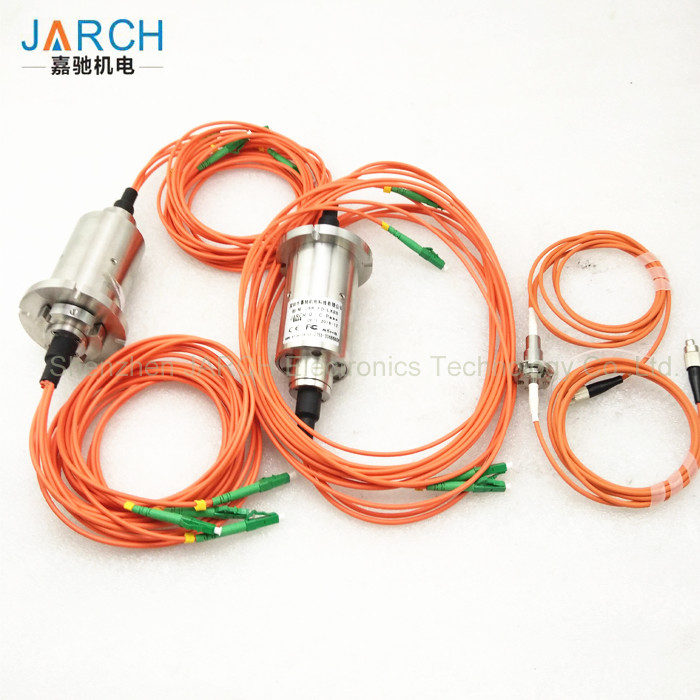

Multi mode Fiber Optic Rotary Joint For Undersea Robot and Control Ship , SMA Rotary Joint

Multi mode Fiber Optic Rotary Joint For Undersea Robot and Control Ship , SMA Rotary Joint

Thông tin chi tiết sản phẩm:

Place of Origin: Shenzhen , China
Hàng hiệu: JARCH
Chứng nhận: CE,FCC,ROHS
Model Number: JSR-FO-FC1

Thanh toán:

Minimum Order Quantity: 1pc
Giá bán: Negotiated
Packaging Details: Gift box or custom packing
Delivery Time: 7-10 days
Payment Terms: Ex works, L/C,T/T, Western Union, MoneyGram
Supply Ability: 20pcs/week
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Vật liệu nhà ở: Thép không gỉ Dải bước sóng: 650-1650nm
mất chèn: DB2 dB (điển hình: <0,5 dB) Gợn mất chèn: <+/- 0,25 dB
Trả lại lỗ (SM): ≥40 dB Sức kéo: 10 N (bộ đệm 900 um)
Khởi động mô-men xoắn: <0,01 Nm Kích thước: Đường kính 6,8mm * Chiều dài 28mm
Loại sợi: Áo khoác đơn hoặc đa mode w / 3 mm (Kevlar / PVC) Sự bảo vệ: IP66 / IP68
Cân nặng: 10g / chiếc
Điểm nổi bật:

fibre optic rotary joint

,

fiber optic slip ring

Mô tả sản phẩm

Multi mode Fiber Optic Rotary Joint For Undersea Robot and Control Ship , SMA Rotary Joint

Khớp quay sợi quang đa chế độ cho rô bốt dưới biển và tàu điều khiển, Khớp quay SMA



Đặc tính:

1. tốc độ tối đa: 2000 vòng / phút

2. ánh sáng, tiêu chuẩn, cuộc sống lâu dài

3. không tiếp xúc truyền, không hao mòn

4. chống nhiễu điện từ

5. có thể được sử dụng trong môi trường tự nhiên khắc nghiệt



Chi tiết nhanh:



Số mô hình: JSR-FO-FC1 Channnel: 1
Ripple mất chèn: <+/- 0,25 dB Dải bước sóng: 650-1650 nm
Mất lợi nhuận (SM&MM): > 40 dB (RPT), Mất chèn: <2.0dB
Vật liệu nhà ở: Thép không gỉ Bảo vệ: IP66, IP68



Đóng gói & Giao hàng:



Chi tiết đóng gói: Gói carton tiêu chuẩn xuất khẩu
Chi tiết giao hàng:

Thời gian giao hàng 15 ngày sau khi nhận được thanh toán

Vận chuyển: BẰNG DHL, FedEx, UPS hoặc TNT ......



Sự miêu tả:


Khớp quay sợi quang JSR-FO-MJ1 FORJ nhỏ và nhỏ gọn với OD 6.80mm * L 28mm, tiêu chuẩn, bán sẵn, có sẵn trong kho.Nó có thể hỗ trợ truyền 1 kênh sợi quang (SM / MM) khi quay 360 °.Khớp quay đơn kênh (cả Chế độ đơn và Nhiều chế độ) (FORJ) là thiết kế linh hoạt nhất mà thị trường từng thấy.Thân máy chắc chắn cho phép các ổ cắm sợi pigtail, ST hoặc FC ở cả phía rôto hoặc phía stato.Người ta có thể cấu hình gói để phù hợp với nhu cầu của mình một cách chính xác.có tính năng suy hao chèn cực thấp và hiệu suất suy hao trở lại ấn tượng cho cả sợi đơn mode và sợi đa mode.MJ1 thường được sử dụng với vòng trượt điện tử, gọi là trượt hỗn hợp quang-điện, truyền công suất và dữ liệu tốc độ cao.



Những lợi ích:

  • Sử dụng truyền tín hiệu ánh sáng, không rò rỉ điện từ.
  • Niêm phong tốt.
  • Khả năng chống nhiễu điện từ
  • Không tiếp xúc truyền động, không hao mòn.
  • Tuổi thọ cao, có thể lên đến 10 triệu RPM.
  • Không ma sát, sử dụng được trong môi trường dễ cháy nổ.
  • Có thể được sử dụng trong môi trường tự nhiên khắc nghiệt.
  • Nhiễu dòng điện từ tính cao, cũng có thể hoạt động bình thường.

Kích thước:

Multi mode Fiber Optic Rotary Joint For Undersea Robot and Control Ship , SMA Rotary Joint 0





Thông số kỹ thuật:



Dải bước sóng 650-1650 nm Mất đoạn chèn ≤2 dB (điển hình: <0,5 dB)
Ripple mất chèn <+/- 0,25 dB Trả lại lỗ (SM) ≥40 dB
Tốc độ tối đa 2.000 vòng / phút Sức kéo 10 N (đệm 900 um)
Khởi động mô-men xoắn <0,01 Nm Vòng đời ước tính 200-400 triệu vòng quay
Xử lý nguồn quang 23 dBm Nhiệt độ làm việc -40 ° C đến 85 ° C
Nhiệt độ bảo quản -50 ° C đến 85 C ° C Phong cách gói Bím tóc cả hai đầu
Vật liệu nhà ở Thép không gỉ Các loại chất xơ Áo khoác đơn hoặc đa chế độ w / 3 mm (Kevlar / PVC)
Các loại trình kết nối FC, SC, ST, SMA hoặc LC Kích thước Đường kính 6,8 mm.x chiều dài 28 mm
Cân nặng 10 g Đánh giá IP IP 68 cho tất cả các kiểu máy / IP66
Rung động MIL-STD-167-1A Sốc cơ khí MIL-STD-810G





Các ứng dụng:



• Giữa robot dưới biển và tàu điều khiển

• Giữa ăng-ten radar và hệ thống xử lý tín hiệu trên bo mạch

• Với bảng điều khiển thân xe hình tháp xoay xe ngựa

• Giữa robot hàn và bàn điều khiển

• Thiết bị đầu vào và đầu ra cơ khí từ xa và điều khiển

• Máy kinh vĩ quang điện

• Kết nối giữa nền tảng và theo dõi tàu vũ trụ



Hướng dẫn cài đặt:

Mặt bích gắn:




Sản phẩm chính của Jarch:



1. Chuỗi khớp quay sợi quang

2. Thông qua loạt vòng trượt có lỗ khoan

3. Sê-ri vòng trượt quang điện

4. Dòng vòng trượt lai

5. Loạt khớp quay bằng khí nén

6. Sê-ri công đoàn quay thủy lực

7. Loạt vòng trượt viên nang

số 8. Loạt vòng trượt pancake

9. Seriels vòng trượt cao hiện nay

10.Loạt vòng trượt tốc độ cao

11.Loạt vòng trượt cặp nhiệt điện

12.Loạt vòng trượt thu nhỏ

13.Tua bin gió loạt vòng trượt

14.Loạt vòng trượt Ethernet

15.Loạt vòng trượt chống cháy nổ

16.Sê-ri vòng trượt thủy ngân


Tại sao chọn vòng trượt JARCH?

Công ty JARCH là nhà sản xuất vòng trượt chuyên nghiệp tại Thâm Quyến, Trung Quốc.JARCH đã trở thành một trong những thương hiệu Trung Quốc nổi tiếng nhất trên thế giới về vòng trượt chất lượng cao và dịch vụ hàng đầu.Kể từ khi được thành lập vào năm 1998, chúng tôi đã cam kết đổi mới, phát triển và sản xuất các vòng trượt chất lượng cao và cung cấp các giải pháp xoay hoàn hảo cho khách hàng trên toàn thế giới.
Với hơn 19 năm kinh nghiệm trong lĩnh vực này, JARCH đã thiết lập mối quan hệ kinh doanh lâu dài với các tập đoàn xuyên quốc gia, các viện nghiên cứu, các ban ngành quân đội, các trường đại học nổi tiếng cũng như rất nhiều công ty thuộc nhiều ngành khác nhau trong và ngoài nước.
Chúng tôi chuyên về các giải pháp vòng trượt tùy chỉnh được điều chỉnh để đáp ứng các yêu cầu của dự án của bạn về hiệu suất, thử nghiệm, trình độ và phân phối.Nhóm của chúng tôi hiểu tầm quan trọng của việc lập kế hoạch dự án toàn diện để đảm bảo thành công cho dự án của bạn.

Không thể tìm thấy giải pháp vòng trượt phù hợp?


Tại Công ty JARCH, chúng tôi cố gắng đáp ứng mọi nhu cầu của khách hàng.Nếu một cụm từ mô hình tiêu chuẩn của chúng tôi không phù hợp với yêu cầu của bạn, nhóm thiết kế của chúng tôi sẽ làm việc với bạn để thiết kế một cụm vòng trượt đáp ứng nhu cầu chính xác của công ty bạn.Với hơn 19 năm kinh nghiệm, JARCH đã tích lũy được hơn 10.000 bản vẽ, hàng nghìn thiết kế vòng trượt tùy chỉnh và trải nghiệm hỗ trợ khách hàng trên toàn thế giới.
