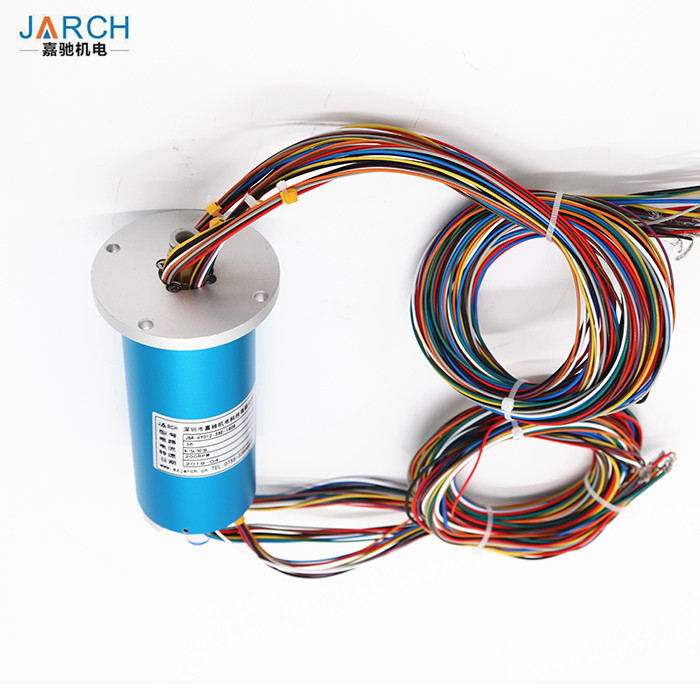

10 Circuits Signal Hydraulic Swivel Joint , Pneumatic Rotary Joint For Welding Robots
Thông tin chi tiết sản phẩm:
| Place of Origin: | Shenzhen , China |
| Hàng hiệu: | JARCH |
| Chứng nhận: | CE,FCC,ROHS |
| Model Number: | JSR-HY025-11E-3G |
Thanh toán:
| Minimum Order Quantity: | 1pc |
|---|---|
| Giá bán: | negotiation |
| Packaging Details: | Gift box or custom packing |
| Delivery Time: | 5-10 days |
| Payment Terms: | Ex-works, L/C,T/T, Western Union, MoneyGram |
| Supply Ability: | 500pcs/week |
|
Thông tin chi tiết |
|||
| Kích thước bên trong: | 25mm | Kích thước bên ngoài: | 155mm |
|---|---|---|---|
| Kích thước lối đi: | 8mm | Kích thước ống: | 8mm |
| Vôn: | 380Vac / Vdc | Hiện hành: | 3-90A, 8-2A |
| Tốc độ, vận tốc: | 30RPM | Vật liệu nhà ở: | Hợp kim nhôm |
| Vật liệu liên hệ: | Kim loại quý: Vàng-vàng | Dây dẫn: | UL Teflon® Awg26, Awg22, Awg16 |
| Điểm nổi bật: | electrical swivel joint,electrical rotary joint |
||
Mô tả sản phẩm
10 Circuits Signal Hydraulic Swivel Joint , Pneumatic Rotary Joint For Welding Robots
10 Tín hiệu vòng 3 Đoạn đường 8mm Liên minh quay điện bằng khí nén cho rô bốt hàn
Tính năng:
1. 3 mạch 90A, 7 mạch tín hiệu
2. 3 đoạn, kích thước ống: 8mm
3. ID / OD: 25 / 155mm, kích thước lỗ khoan: 25mm
4. Vòng bi chính xác cho cuộc sống lâu dài
5. Cấu trúc nhôm anodized chắc chắn
Chi tiết nhanh:
| Số mô hình: | JSR-HY025-11E-3G | Kích thước bên trong (mm): | 25mm |
| Kích thước bên ngoài: | 155mm | Chu trình: | 10 |
| Vôn AC / DC (V): | mV ~ 380Vac / Vdc | Hiện tại (A): | 3-90A 8-2A |
| Tốc độ (vòng / phút): | 30RPM | Kích thước ống | 8mm |
Sự miêu tả:
Vòng trượt có thể được sử dụng trong bất kỳ hệ thống cơ điện nào yêu cầu quay liên tục, không hạn chế trong khi truyền điện hoặc dữ liệu từ cơ cấu tĩnh sang cơ cấu quay.
Liên minh máy quay điện bằng khí nén JARCH HY SeriesHỗ trợ lối đi 2-24 Khí nén / Thủy lực, nó có thể kết hợp với nguồn, tín hiệu, Ethernet, USB, Devicenet, Control Net, Canbus theo yêu cầu.Nó cũng có thể được gắn bằng trục hoặc lắp mặt bích tùy chọn. Các loại phương tiện mát xa có thể sử dụng Khí / Khí, Hóa chất, DI / Nước máy, Dầu, Nước / Glycol.
JSR-HY025-11E-3G cung cấp 2 - 8mm cluồng không khí ép, 1 - 8 mm Nitơkhí bảo vệ liên hiệp quay, kết hợp 3 vòng tròn 90A và vòng trượt điện tín hiệu 7 - 2A. Vòng trượt cung cấp một mặt bích quay có thể được lắp đặt trên bàn quay.
Lợi ích:
· Hiệu suất xử lý tín hiệu độc đáo với tiếng ồn mạch điện tối thiểu
· Đóng gói chặt chẽ để phù hợp với những hạn chế về không gian khắt khe nhất
· Hoàn toàn tương thích với cả tín hiệu mức điều khiển tương tự và TTL
· Vòng bi chính xác cho tuổi thọ cao
· Các đơn vị kín có sẵn, tùy chọn IP67
· Kết cấu nhôm anodized chắc chắn
· Chi phí thấp, giá ưu đãi
· Kích thước nhỏ
· Giao hàng nhanh chóng
Kích thước:
Chiều dài của Vòng Trượt Sẽ Được Tư Vấn Khi Nhẫn Và Các Chi Tiết Hiện Tại Là Tùy Chọn.Vui lòng liên hệ với Bộ phận kỹ thuật của JARCH.
Giải thích mô hình:
Thông số kỹ thuật Điện:
| Nhẫn | 11 | Hiện hành | 3-90A 8-2A |
| Vôn | mV ~ 240 VDC / VAC | tốc độ tối đa | 30RPM |
| Thông qua kích thước lỗ khoan | 25mm | Đường kính tổng thể | 155mm |
| Vật liệu nhà ở | Hợp kim nhôm | Mô-men xoắn | 0,05Nm; + 0,03Nm / 6rings |
| Cuộc sống làm việc | 50 triệu | Vật liệu liên hệ | Kim loại quý: Vàng-vàng |
| Tiếng ồn điện | <5 mΩ | Tiếp xúc kháng | <2mΩ |
| Độ bền điện môi | 1000VDC @ 50Hz | Dây dẫn | UL Teflon® Awg26, Awg22, Awg16 |
| Vật liệu chống điện | 500MΩ @ 600VDC | Chiều dài khách hàng tiềm năng | 300mm (12 ") |
| Nhiệt độ hoạt động. | -40 ° C đến 80 ° C | Sự bảo vệ | IP54 (IP68 Optiaonal) |
| Vật liệu | Không chì, ROHS | Được chứng nhận | CE, FCC |
Các ứng dụng:
• Thiết bị trưng bày / triển lãm
• Máy móc đóng gói / bao bì
• Hệ thống xử lý chất bán dẫn
• Máy móc công nghiệp
• bảng chỉ mục quay
• Thiết bị kiểm soát quá trình
Hướng dẫn cài đặt:
Mặt bích gắn:
Sản phẩm chính của Jarch:
2. Thông qua loạt vòng trượt có lỗ khoan
3. Sê-ri vòng trượt quang điện
5. Loạt khớp quay bằng khí nén
6. Sê-ri công đoàn quay thủy lực
số 8. Loạt vòng trượt pancake
9. Seriels vòng trượt hiện tại cao
11.Loạt vòng trượt cặp nhiệt điện
13.Tua bin gió loạt vòng trượt
15.Loạt vòng trượt chống cháy nổ
Tại sao chọn vòng trượt JARCH?
Công ty JARCH là nhà sản xuất vòng trượt chuyên nghiệp ở Thâm Quyến, Trung Quốc.JARCH đã trở thành một trong những thương hiệu Trung Quốc nổi tiếng nhất trên thế giới về vòng trượt chất lượng cao và dịch vụ hàng đầu.Kể từ khi được thành lập vào năm 1998, chúng tôi đã cam kết đổi mới, phát triển và sản xuất các vòng trượt chất lượng cao và cung cấp các giải pháp xoay hoàn hảo cho khách hàng trên toàn thế giới.
Với hơn 19 năm kinh nghiệm trong lĩnh vực này, JARCH đã thiết lập mối quan hệ kinh doanh lâu dài với các tập đoàn xuyên quốc gia, các viện nghiên cứu, các ban ngành quân đội, các trường đại học nổi tiếng cũng như rất nhiều công ty thuộc các ngành trong và ngoài nước.
Chúng tôi chuyên về các giải pháp vòng trượt tùy chỉnh được điều chỉnh để đáp ứng các yêu cầu của dự án của bạn về hiệu suất, thử nghiệm, trình độ và phân phối.Các nhóm của chúng tôi hiểu tầm quan trọng của việc lập kế hoạch dự án toàn diện để đảm bảo thành công cho dự án của bạn.
Không thể tìm thấy giải pháp vòng trượt phù hợp?
Tại Công ty JARCH, chúng tôi cố gắng đáp ứng mọi nhu cầu của khách hàng.Nếu một cụm từ mô hình tiêu chuẩn của chúng tôi không phù hợp với yêu cầu của bạn, nhóm thiết kế của chúng tôi sẽ làm việc với bạn để thiết kế một cụm vòng trượt đáp ứng nhu cầu chính xác của công ty bạn.Với hơn 19 năm kinh nghiệm, JARCH đã tích lũy được hơn 10.000 bản vẽ, hàng nghìn thiết kế vòng trượt tùy chỉnh và trải nghiệm hỗ trợ khách hàng trên toàn thế giới.
Đóng gói & Giao hàng:
| Chi tiết đóng gói: | Gói carton tiêu chuẩn xuất khẩu |
| Chi tiết giao hàng: | Thời gian giao hàng cho Mẫu 3 ngày / Thời gian giao hàng cho Đơn hàng tùy thuộc vào số lượng Vận chuyển: BẰNG DHL, FedEx, UPS hoặc TNT ...... |
Câu hỏi thường gặp
| Q1: Bạn là một nhà máy hay một công ty thương mại? | ||||||||||
| A: Chúng tôi là một nhà máy sản xuất chuyên nghiệp với đội ngũ R & D cấp cao. | ||||||||||
| Q2: Bạn có bao nhiêu loại vòng trượt? | ||||||||||
| A: Chúng tôi có thể cung cấp tất cả các loại vòng trượt. Chẳng hạn như vòng trượt đơn, vòng trượt tùy chỉnh, vòng trượt thu nhỏ, vòng trượt sợi quang, khớp quay RF, loại kết hợp HD, vòng trượt đĩa, vòng trượt năng lượng gió, vòng trượt năng lượng mặt trời, vòng trượt qua lỗ khoan, v.v. |
||||||||||
| Q3: Bạn có thể cung cấp các vòng trượt với tín hiệu tần số cao và (hoặc) tín hiệu truyền thông quang học. | ||||||||||
| A: Có, chúng tôi có thể cung cấp các vòng trượt tín hiệu hỗn hợp theo yêu cầu của bạn. | ||||||||||
| Q4: vòng đời hoạt động của vòng trượt của bạn là bao nhiêu. | ||||||||||
| A: 30 ~ 50 triệu vòng quay cho những vòng quay tiêu chuẩn, 50 ~ 80 triệu vòng quay cho những vòng quay đặc biệt, Chúng tôi cũng có thể cung cấp các vòng quay cao hơn nhiều theo yêu cầu đặc biệt của bạn. |
||||||||||
| Q5: Bạn có cung cấp OEM và ODM không? | ||||||||||
| A: Có, chúng tôi cung cấp OEM và ODM. | ||||||||||
| Q6: Dữ liệu kỹ thuật nào nên được cung cấp cho mô hình vòng trượt tùy chỉnh của chúng tôi. | ||||||||||
|
A: Nếu bạn muốn định giá mẫu vòng trượt đặc biệt, bạn cần cung cấp thông tin chi tiết như sau: a. tốc độ hoạt động (RPM) c. kích thước outline d. kênh (số lượng dây đơn ngoài cáp) f. loại tín hiệu và liên quan g. nhiệt độ hoạt động h.IP (yêu cầu niêm phong) |
||||||||||
| Q7: Thời gian dẫn đầu sản xuất của bạn là bao lâu? | ||||||||||
| A: Cần 7 đến 15 ngày đối với các sản phẩm tiêu chuẩn, 10 đến 20 ngày đối với các sản phẩm tùy chỉnh đơn giản, 15 đến 40 ngày đối với các sản phẩm phức tạp tùy chỉnh. |
||||||||||
| Q8: Cổng giao hàng của bạn là gì? | ||||||||||
| A: Cảng giao hàng của chúng tôi là Thâm Quyến | ||||||||||
| Q9: Làm thế nào để bạn giao hàng của chúng tôi? | ||||||||||
| A: Thông thường các đơn đặt hàng nhỏ có thể được giao bằng đường hàng không, các đơn đặt hàng lớn có thể được giao bằng đường biển. Nó có thể được thương lượng trước khi giao hàng. |
||||||||||
| Nhận xét: | ||||||||||
| Nếu bạn có bất kỳ câu hỏi nào khác, xin vui lòng liên hệ với chúng tôi mà không có bất kỳ do dự. |
