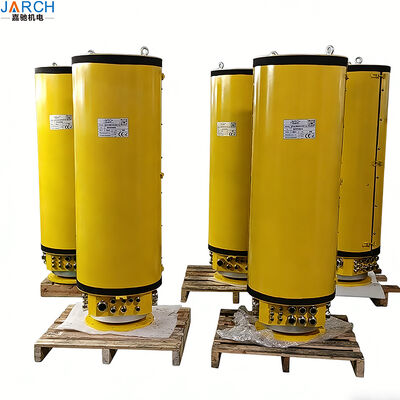

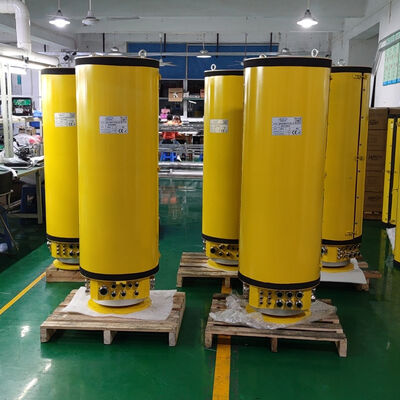

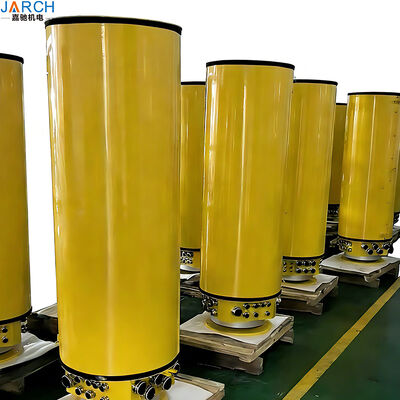

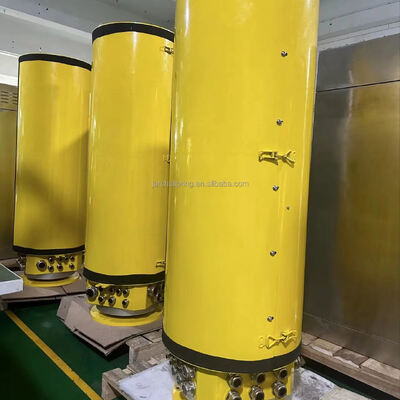

Vòng dây cáp điện áp cao Vòng trượt Tháp Crane 12,5kv Vòng trượt Vòng thu trung tâm Vòng cho 15kv Crane

1. About Nhẫn trượt

JARCH Slip Rings là các thiết bị điện cơ để truyền điện, tín hiệu điều khiển và / hoặc dữ liệu từ một cấu trúc cố định đến cấu trúc quay (hoặc ngược lại).We offer a complete range of slip rings for transmitting voltage from mV to 36 kV and currents from mA to 3600 A Chúng tôi cung cấp một loạt các vòng trượt để truyền điện từ mV đến 36 kV và dòng điện từ mA đến 3600 A. Tất cả các series are suitable to be mixed with signals and data. Các giải pháp tùy chỉnh có thể tiếp tục đạt đến 13000 A và 43.2 kV. We always apply the best technology to meet your needs:hai hoặc nhiều bàn chảiChúng tôi có thể cung cấp thành phần từ một vài cột đến vài trăm, dựa trên các yêu cầu của ứng dụng của bạn.Slip Ring Assemblies can be supplied either as open (các bộ sợi vòng trượt có thể được cung cấp bằng cách mở), không bao gồm các loại cho sự thích nghi đặc biệt của khách hàng, hoặc hoàn toàn bao gồm với vật liệu nhựa hoặc kim loại có tác động cao, phù hợp ngay cả cho các vị trí nguy hiểm.Additional rotating couplings are available for fluids or gases and fiber optic swivels can be integrated Các khớp quay bổ sung có sẵn cho chất lỏng hoặc khí và các khớp xoay quang có thể được tích hợp.

2.Tổng quan sản phẩm:

Our JARCH industrial-grade slip rings are engineered to provide reliable transmission of power, signals, and data in rotating applications. Được thiết kế cho độ bền và độ chính xác,chúng được sử dụng rộng rãi trongcác tuabin gió, robot, cran, máy đóng gói, và thiết bị y tế. With low electrical noise, high-speed stability, and long service life, our slip rings ensure continuous 360 vòng trượt của chúng tôi đảm bảo không ngừngCxoay mà không có cáp rối.

3Động vật CraneSCác thông số vòng môi:

3.1 Component Name: Conductive slip ring JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Nhiệt độ của môi trường làm việc: -40°C ~ + 40°C

3.1.2 Mức độ bảo vệ: IP64

3.1.3 Điện áp hoạt động: DC 24 V/AC400V

3.1.4 Working speed: 0~2rpm

3.1.7 Kháng cách: 500 MΩ, giá trị biến động kháng động ít hơn 30m Ω

3.1.8 Number of rings: 62 rings in total,

3.1.9 Nguồn cung cấp năng lượng vòng hiện tại:

8 vòng - 400 A, ED100%, 400 V

9 vòng - 150 A, ED100%, 400 V

20 vòng - 21 Á, ED100%, 400 V

10 vòng - 20 mA, ED100%, 10V:

Trọng lượng cơ thể: 160kg

3.2 Hình dạng và kích thước cài đặt

4.Nhẫn trượt Key Features & Benefits:

1Sức mạnh và lâu bền

*** Được xây dựng với dây liên lạc hợp kim vàng và công nghệ chải tiên tiến để ăn mòn tối thiểu.

*** Hoạt động không cần bảo trì với tuổi thọ vượt quá 10 triệu vòng quay.

*** Chống nhiệt độ cao từ -40C đến 80C, phù hợp với môi trường khắc nghiệt.

2. Superior Signal Integrity

*** Tiếng ồn điện thấp (< 0.5 kháng tiếp xúc) đảm bảo truyền ổn định.

***Hỗ trợ truyền hỗn hợp của năng lượng, Ethernet (CAT5/CAT6), USB, video HD, và tín hiệu cảm biến.

*** Lý tưởng cho phản hồi động cơ servo, tín hiệu mã hóa và xe buýt CAN trong tự động hóa.

3Thiết kế nhỏ gọn và linh hoạt

*** Có sẵn trong loại viên nang, ống thông, và bánh nướng.

*** Vòng trượt nhỏ (từ đường kính 10mm) cho các ứng dụng hạn chế không gian như khớp robot và camera CCTV.

***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits). ***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits) ***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits) ***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits) ***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits) ***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits) ***Customizable bore sizes (6mm to 300mm) and circuit configurations (1 to 100+ circuits).

4Được xây dựng cho các điều kiện khó khăn

*** Bảo vệ IP54, IP65, hoặc IP67 có sẵn cho hiệu suất chống bụi và chống nước.

***Corrosion-resistant housing, perfect for offshore wind farms, marine applications, and outdoor cranes. ***Cơ sở chống ăn mòn, hoàn hảo cho các trang trại gió ngoài khơi, các ứng dụng biển, và cần cẩu ngoài trời.

*** Độ rung cao và chống sốc cho máy móc nặng.

5Ứng dụng (Nơi nó được sử dụng):

Năng lượng gió: Hệ thống điều khiển pitch, động cơ yaw, giám sát tình trạng.

Robot: cánh tay robot, robot hợp tác (cobot), AGV, robot hàn.

Material Handling: Gantry cranes, stacker cranes, rotary tables, packaging lines.

Y tế và Quốc phòng: Máy quét CT, hệ thống radar, camera toàn cảnh.

Tự động hóa công nghiệp: các giai đoạn xoay, bảng chỉ mục, quản lý cáp.

RFQ

1. Do all the published standard items have 2D drawings and 3D drawings?

Yes, sure. email us at kris@szjarch.cn để biết thêm thông tin.

2. Which medium slip rings can be customized, and what parameters are required?

Through the medium: gas, liquid, electricity,Ethernet, optical fiber, gas-liquid-electric mixing và vân vân

3. For electrical slip rings, the parameters below are required: Đối với vòng trượt điện, các thông số dưới đây được yêu cầu:

a. Số mạch (số vòng), hiện tại, điện áp, tốc độ xoay, nhiệt độ, lớp bảo vệ;

b. Whether transmitting signal is required? What kinds of signal? Whether the signal should be shielded?

c. The inner diameter (ID), the required length, width, height. Any specific requirements for them? Ví dụ:

Độ cao tối đa nên dưới XXmm.

4. For pneumatic or hydraulic slip rings, the parameters below are required: Đối với vòng trượt khí hoặc thủy lực, các thông số dưới đây được yêu cầu:

a. What kind of gas or liquid is it? Our slip rings can transmit pneumatic ((vacuum, air, gas...), hydraulic (oil, water, cold liquid...), etc.

b. Pressure, rotating speed, the temperature of the medium being transmitted; áp suất, tốc độ xoay, nhiệt độ của môi trường đang được truyền;

c. Port size: G1/8 or PT1/4, etc.;

d. The inner diameter (ID), the required length,width, height; Any specific requirements for them? Ví dụ, the maximum height should be under XXmm.

e. Động lực tối đa chấp nhận được của vòng trượt;

Fix the screws into the rotating shaft or install with flange. Làm thế nào để cài đặt?

5. For Ethernet, the parameters below are required: Đối với Ethernet, các thông số dưới đây là cần thiết:

1000M hoặc 100M;

b. số mạch (số vòng), hiện tại, điện áp, tốc độ xoay;

c. Whether transmitting signal is required? What kinds of signal? Whether the signal should be shielded?

d. The inner diameter (ID), the required length, width, height. Any specific requirements for them? Ví dụ, the maximum height should be under XXmm.

6Một cài đặt chính xác, hoạt động dưới tốc độ xoay tối đa và môi trường phù hợp là tốt để kéo dài tuổi thọ hoạt động của các vòng trượt.
